Ан-24

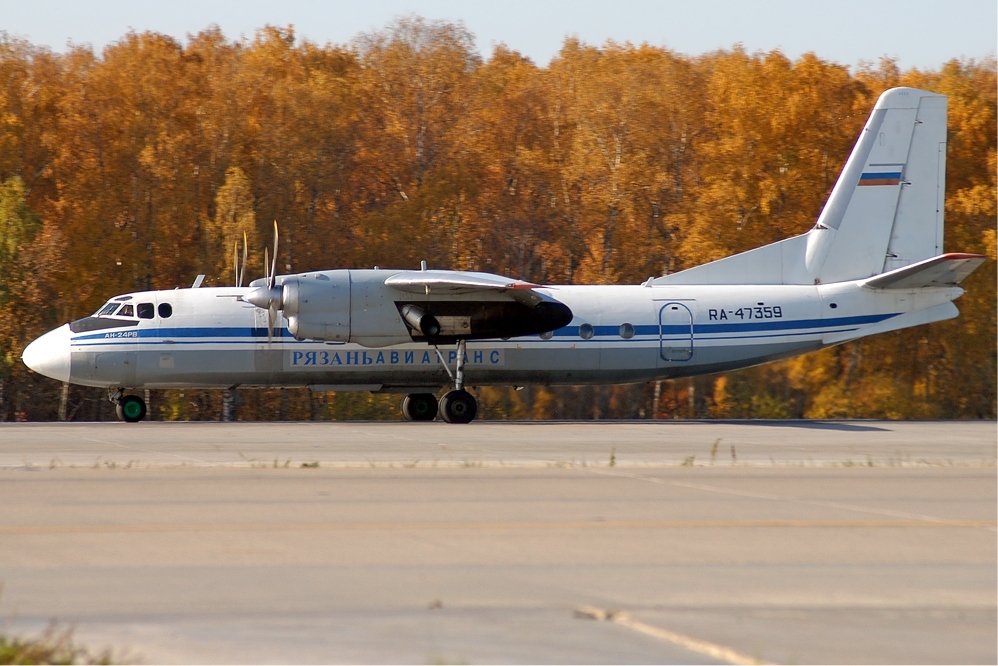

Ан-24 — турбовинтовой пассажирский самолёт для линий малой и средней протяжённости. Оснащён двумя турбовинтовыми двигателями АИ-24 2-й серии, АИ-24Т (Ивченко) с воздушным винтом АВ-72, АВ-72Т изменяемого шага.

История создания и развития

Разработка нового двухдвигательного пассажирского самолёта Ан-24, предназначенного для эксплуатации на местных авиалиниях, началась в ГСОКБ-473 имени О. К. Антонова в 1958 году в соответствии с постановлением СМ СССР № 1417-656 от 18 декабря 1957 года. Согласно заданию самолёт должен был перевозить пассажиров с эквивалентной нагрузкой 4000 кг на расстояние до 2600 км с крейсерской скоростью 450 км/ч. Предусматривалось применение двигателей АИ-24.

Первый полёт Ан-24 совершил 20 октября 1959 года, за его штурвалом находился экипаж лётчика-испытателя Г. И. Лысенко. В 1961 году проходили заводские и государственные испытания. Серийное производство самолёта началось в начале 1962 года на заводе № 473 в Киеве. В сентябре 1962 года состоялся первый технический рейс с пассажирами. 31 октября 1962 года началась эксплуатация самолёта на трассе Киев — Херсон.

Средний расчётный технический ресурс на одну машину на этапе ввода самолёта в эксплуатацию оценивался О. К. Антоновым в 30 тыс. лётных часов, соответственно чему срок службы самолёта в условиях мирного времени оценивался им в 10—15 лет эксплуатации.

В советское время Ан-24 был одним из самых востребованных самолётов и обеспечивал треть пассажирооборота в стране. Причина высокого спроса на лайнер заключалась в его возможности совершать посадку на небольшие неподготовленные аэродромы и грунт.

Производство самолёта продолжалось до 1979 года. С 1962 по 1979 год было выпущено более 1200 машин, из них 1028 выпустил Киевский авиационный завод «Авиант». Также Ан-24 производился в Китае под названием Xian Y-7.

Конструкция

Аэродинамическая схема: двухмоторный турбовинтовой высокоплан нормальной аэродинамической схемы с прямым крылом (угол стреловидности 6° 50' по линии 25 % хорд) и однокилевым оперением.

Техническое описание

Фюзеляж герметичный, типа полумонокок. Силовая конструкция состоит из набора стрингеров и балок. Вместо клёпки применены клеесварные соединения. Сечение фюзеляжа образовано двумя дугами разного диаметра. В носовой части фюзеляжа расположена кабина экипажа. За ней размещён передний багажный отсек, пассажирский салон, буфет, туалет, гардероб и задний багажный отсек.

Крыло — трапециевидной формы в плане, кессонного типа, большого удлинения. Крыло состоит из двух лонжеронов. На центроплане располагаются два отклоняющихся однощелевых закрылка, а на консолях — два выдвижных двухщелевых закрылка. Также на консолях размещены два разрезных элерона. Хвостовое оперение — традиционное, дополненное подфюзеляжным килем.

Шасси — трёхопорное: две главных опоры и одна передняя. Двойные колёса на каждой стойке. Давление внутри пневматиков регулируется на земле.

Силовая установка состоит из двух турбовинтовых двигателей АИ-24 с четырёхлопастными воздушными винтами АВ-72, АВ-72Т и агрегата автономного запуска ТГ-16 (на самолёте Ан-24РВ в правой мотогондоле установлен дополнительный турбореактивный двигатель РУ-19А300 тягой 800 кгс).

Мощность каждого двигателя на взлётном режиме — 2550 л. с. Диаметр винтов 3,9 м. Топливо размещается в четырёх мягких баках в центроплане общей ёмкостью 1420 л (при доработке — в восьми мягких баках общей ёмкостью 2500 л) и в двух баках-кессонах в средних частях крыла общей ёмкостью 3680 л.

Модификации
  • Ан-24 Первый серийный вариант. Выпускался в 1962 году.
  • Ан-24 «Нить» Самолёт для исследований природных ресурсов Земли и Мирового океана. Изготовлен в 1978 году.
  • Ан-24 «Троянда» Летающая лаборатория для отработки оборудования для поиска подводных лодок. В 1968 году переоборудован 1 Ан-24Т.
  • Ан-24А Пассажирский вариант, рассчитанный на 44 места. В 1962—1963 годах изготовлено 200 самолётов.
  • Ан-24АТ Проект военно-транспортного самолёта на базе Ан-24А. Отличался двигателями ТВ2-117ДС с соосными винтами диаметром 4 м.
  • Ан-24АТ-У Проект самолёта укороченного взлёта и посадки на базе Ан-24АТ (предлагалась установка пороховых ускорителей ПРД-63 и тормозных парашютов).
  • Ан-24АТ-РД Проект самолёта на базе Ан-24АТ с двумя разгонными двигателями Р27Ф-300.
  • Ан-24Б Пассажирский вариант с увеличенной до 21 т взлётной массой, рассчитанный на 48—52 мест. Выпускался с 1964 года. Изготовлено 400 самолётов.
  • Ан-24В Экспортный вариант Ан-24Б. Выпускался с 1964 года.
  • Ан-24ВСР Вариант самолёта, предназначенный для обучения воздушных стрелков-радистов.
  • Ан-24Д Проект пассажирского варианта, рассчитанный 60 мест и дальность полёта до 2700 км.
  • Ан-24К Проект административного (служебного) самолёта, рассчитанный на 16-18 мест.
  • Ан-24ЛП Лесопожарный. В 1971 году переоборудовано 3 самолёта.
  • Ан-24ЛР «Торос» Самолёт ледовой разведки. В 1967 году изготовлено 5 самолётов.
  • Ан-24ПС Поисково-спасательный на базе Ан-24Т.
  • Ан-24ПРТ Вариант Ан-24ПС с упрощённым составом оборудования.
  • Ан-24Р Самолёт радиоразведки и радиоконтроля.
  • Ан-24РВ Вариант Ан-24Б (В) с установленной в правой мотогондоле ТВД вспомогательной силовой установкой РУ-19А-300.
  • Ан-24РР Самолёт-лаборатория для радиационной разведки. В 1967—1968 годах переоборудовано 4 самолёта.
  • Ан-24РТ Военно-транспортный с дополнительным двигателем РУ-19А-300. В 1969—1971 годах на Иркутском авиазаводе изготовлено 62 самолёта.
  • Ан-24РТ (Ан-24РТР) Самолёт-радиоретранслятор.
  • Ан-24Т (Ан-34) Военно-транспортный самолёт на базе Ан-24Б (В). Имел большую грузовую дверь в правом борту в передней части фюзеляжа и дверь в левом борту в хвостовой части, грузовой люк в хвосте. Разработан в 1961—1965 годах. Первый полёт 16 ноября 1965 года. В 1967—1971 годах на Иркутском авиазаводе изготовлено 164 самолёта.
  • Ан-24УШ Учебно-штурманский вариант Ан-24. Отличался 5 рабочими местами штурманов. В 1970 году переоборудованы 7 самолётов.
  • Ан-24ФК (Ан-30) Фотокартографический вариант (совместная работа ОКБ Бериева и ОКБ Антонова). В 1975-1980 годах на Киевском авиационном заводе изготовлено 115 самолётов.
  • Ан-24ШТ Штабной вариант Ан-24. В 1968 году переоборудовано 36 самолётов.
  • Ан-26 Военно-транспортный самолёт. Отличается наличием грузовой рампы в задней части фюзеляжа, кран-балки и другого погрузочно-разгрузочного оборудования. В 1968-1986 годах изготовлено 1398 самолётов.
  • Ан-44 Проект транспортного самолёта. Отличался большой грузовой дверью в левом борту, и Т-образным оперением.
  • Ан-50 Проект с 4 турбореактивным двигателем АИ-25. Разработан в 1972 году.
  • Xian Y-7 Китайский вариант Ан-24РВ. Первый полёт 25 декабря 1970 года. В 1984—2000 годах изготовлено 70 самолётов.
Эксплуатация

Срок эксплуатации самолётов Ан-24 продлён до 60 лет — их можно продолжать безопасно эксплуатировать до 2030-х годов (но расходы на их обслуживание и ремонт постоянно растут и всё сложнее ситуация с лётным составом). На смену ему ожидается Ил-114-300.

Аварии и катастрофы

По данным сайта Aviation Safety Network по состоянию на 31 октября 2020 года в общей сложности в результате катастроф и серьёзных аварий были потеряны 174 самолёта Ан-24. Ан-24 пытались угнать 35 раз, при этом погибли 6 человек. Всего в этих происшествиях погибло 2232 человека.

Лётно-технические характеристики
Ан-24
Вместимость, чел.: 48-52
Длина, м: 23,53
Размах крыла, м: 29,2
Площадь крыла, м²: 74,98
Высота, м: 8,32
Макс. грузоподъёмность, кг: 21 000
Практическая дальность, км: 1850
Крейсерская скорость, км/ч: 460
Двигатели: 2 × ТВД АИ-24
