Boeing 707

Boeing 707 Stratocruiser американский реактивный четырёхдвигательный пассажирский самолёт компании Боинг, спроектированный в начале 1950-х годов. Один из первых реактивных пассажирских лайнеров в мире, наряду с британским DH-106 Comet, советским Ту-104 и французским Sud Aviation Caravelle.

Первый полёт опытный самолёт 367-80 совершил 15 июля 1954 года. Первый полёт опытного серийного 707-120 состоялся 20 декабря 1954 года. Всего с 1958 по 1991 годы было произведено 1010 единиц Boeing 707 различных компоновок и модификаций. Коммерческая эксплуатация 707-120 началась в авиакомпании Pan American World Airways 26 октября 1958 года.

Первый военно-транспортный самолёт/самолёт-заправщик KC-135, созданный на базе 367-80 и элементов конструкции 707-х взлетел в августе 1956 года, их поставки в ВВС США начались в июне 1957 года. На базе Boeing 707 и KC-135 были созданы их разнообразные гражданские и военные модификации: заправщики, разведчики, разведчики радиоэлектронных средств противника, разведчики погоды, самолёты для научных исследований, самолёты ДРЛО, воздушные командные пункты управления и связи со стратегическими ядерными силами — МБР, подводными лодками с БРПЛ, бомбардировщиками на случай уничтожения наземных командных пунктов в ядерной войне, перевозки высшего руководства (США и других стран).

В настоящее время, военные модификации Boeing 707 и KC-135 продолжают летать и будут летать предположительно до 2040 года. В основном они используются в системе радиоэлектронной разведки АВАКС (см. Боинг E-3 «Сентри»).

Конструкция

Аэродинамическая схема — четырёхмоторный турбореактивный низкоплан со стреловидным крылом и однокилевым оперением.

Одно из первых применений щитка Крюгера было на самолёте Boeing 367-80.

Модификации

Серийно строившиеся и переоборудованные самолёты, построенные Боинг:

  • 367-80
  • 707-120
  • 707-220
  • 707-227
  • 707-320 Intercontinental
  • 707-220B
  • 707-320B
  • 707-320B Advanced
  • 707-320C
  • 707-420
  • 707-700
  • 720
  • 720B

Самолёты для перевозки высшего руководства:

  • VC-137C — модификация Boeing 707-320B для ВВС США для перевозки президентов США. Были построены 2 самолёта — №SAM26000 в 1962 г. и №SAM27000 в 1972 г. Носили специальную окраску. В службе управления воздушным движением им выдавался код Air Force One — тому самолёту, на борту которого находился президент. В настоящее время оба самолёта заменены на 2 VC-25 и 4 C-32 (для вице -президентов и других госслужащих администрации) и находятся в музеях.
  • E-3 Sentry — серийный самолёт ДРЛО, имеющий модернизированный планер Boeing 707-320 с вращающимся над фюзеляжем обтекателем с антенной радиолокатора. Обтекатель 9,1 м в диаметре и 1,8 м в толщину установлен на двух опорах на высоте 4,2 м над фюзеляжем. Низколетящие цели могут быть обнаружены в 375 км, цели над горизонтом — в 600 км от самолёта. 2 генератора на каждом из 4 двигателей производят 1 мегаватт электроэнергии, потребляемой локатором.
  • E-6 Mercury — серийный воздушный командный пункт управления и связи со стратегическими ядерными силами — МБР, подводными лодками с БРПЛ, на случай уничтожения наземных командных пунктов в ядерной войне, имеющий модернизированный планер Boeing 707-320 и 4 двигателя CFM-56. Первоначально были построены в модификации E-6A и служили только для передачи команд на подводные лодки с БРПЛ, находившиеся в погруженном состоянии, с помощью сверхдлинноволновых передатчиков и 2 длинных выпускаемых многокилометровых буксируемых тросовых антенн (программа TACAMO) для замены устаревших EC-130. До 1992 г. не менее 2 самолётов из 16 построенных постоянно находились в воздухе, один над Атлантикой, другой над Тихим океаном. В настоящее время дежурят на 4 базах в готовности ко взлёту. С октября 1998 г. переоборудовались в вариант E-6B и выполняют ещё и функции воздушных командных пунктов («Airborne Command Post») (ABNCP) по программе, названной «Looking Glass» («Лукинг гласс», зеркало) (воздушная система, отражающая/повторяющая наземные системы) для управления пусками МБР c использованием системы ALCS. Заменили в этой роли снятые с дежурства EC-135.
  • E-8 JSTARS — серийный самолёт радиолокационной разведки наземных целей на поле боя и передачи информации всем родам войск США в реальном времени, имеющий модернизированный планер Boeing 707-320 с установленным под фюзеляжем вдоль его передней части длинным обтекателем с неподвижной антенной радиолокатора. Радиолокатор может обнаружить только подвижные радиолокационно-заметные цели на расстоянии 250 км сбоку от направления полёта на площади в 50 тыс. км² и имеет угол обзора 120°. Компьютеры самолёта запоминают и суммируют информацию о всех целях, когда-либо двигавшихся на поле боя. В 1991—2005 годы построено 17 самолётов.
  • С-18 — военно-транспортная грузовая модификация Boeing 707-320B для ВВС США.
  • EC-18B — самолёты для контроля и измерений при проведении разнообразных испытаний крылатых, зенитных, баллистических ракет, входящих в атмосферу боеголовок баллистических ракет и космических аппаратов, созданные на основе модернизированных планеров Boeing 707-320. Все 8 EC-18B были построены начиная с 1982 г. из отслуживших гражданских самолётов. Похожие EC-135N, EC-135E на базе KC-135 начали службу ранее, в 1960—1970 годах. Самолёты имели 2,1-метровую параболическую антенну в большом заметном яйцеобразном обтекателе, установленном перед кабиной пилотов по оси фюзеляжа, смещённом вниз, чтобы не загораживать обзор пилотам. Антенна служила для приёма телеметрии с испытываемых аппаратов. Имелись оптические средства наблюдения и фотокиносъёмки входящих в атмосферу испытываемых боеголовок. В настоящее время используются 3 EC-18B.

Другие военные и исследовательские самолёты, похожие на Boeing 707, создавались на базе планера KC-135.

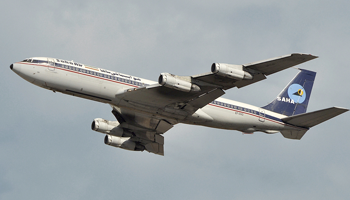

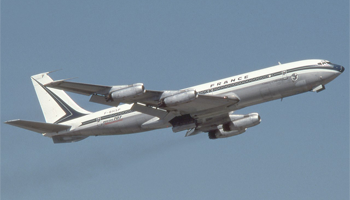

Boeing 707-300 Boeing 707-328 Boeing 707-400 VC-137 Air Force One

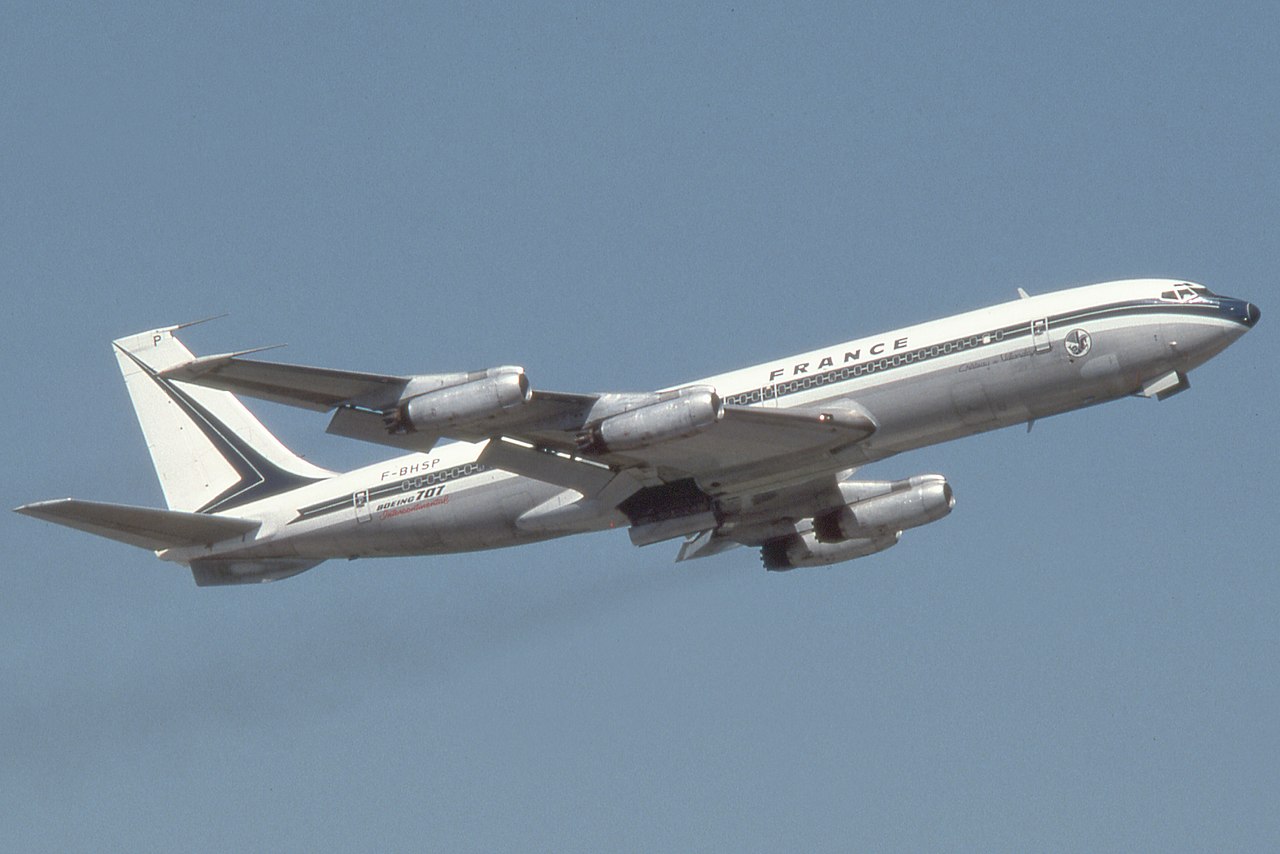

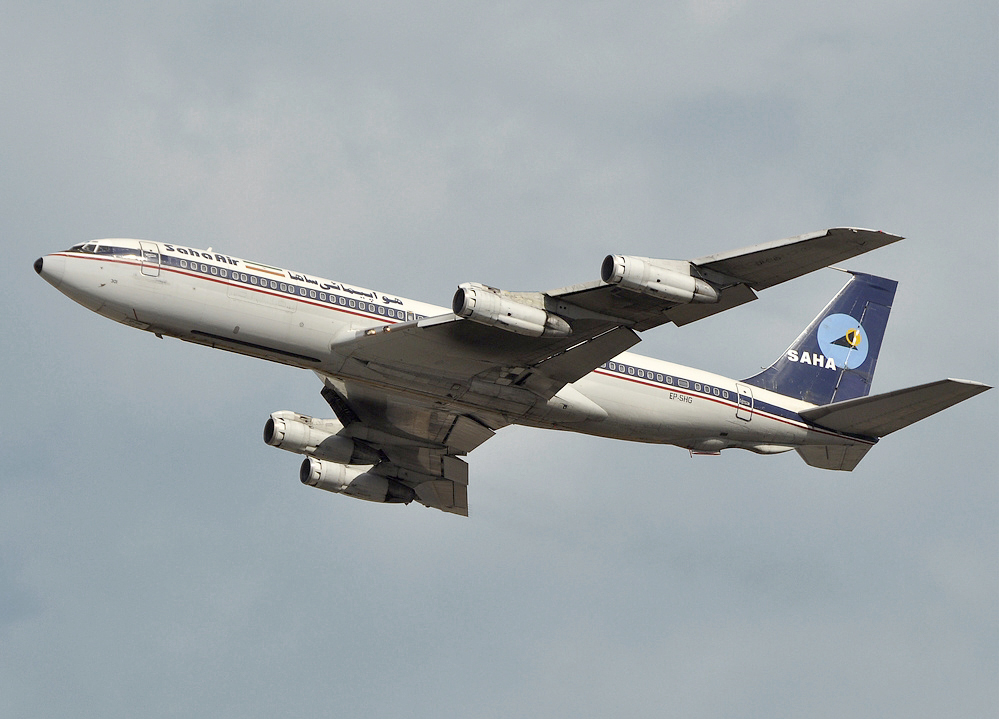

Boeing 707-300 Boeing 707-328

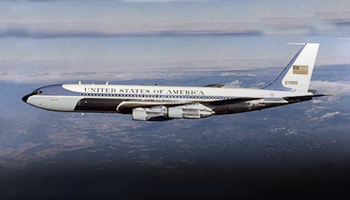

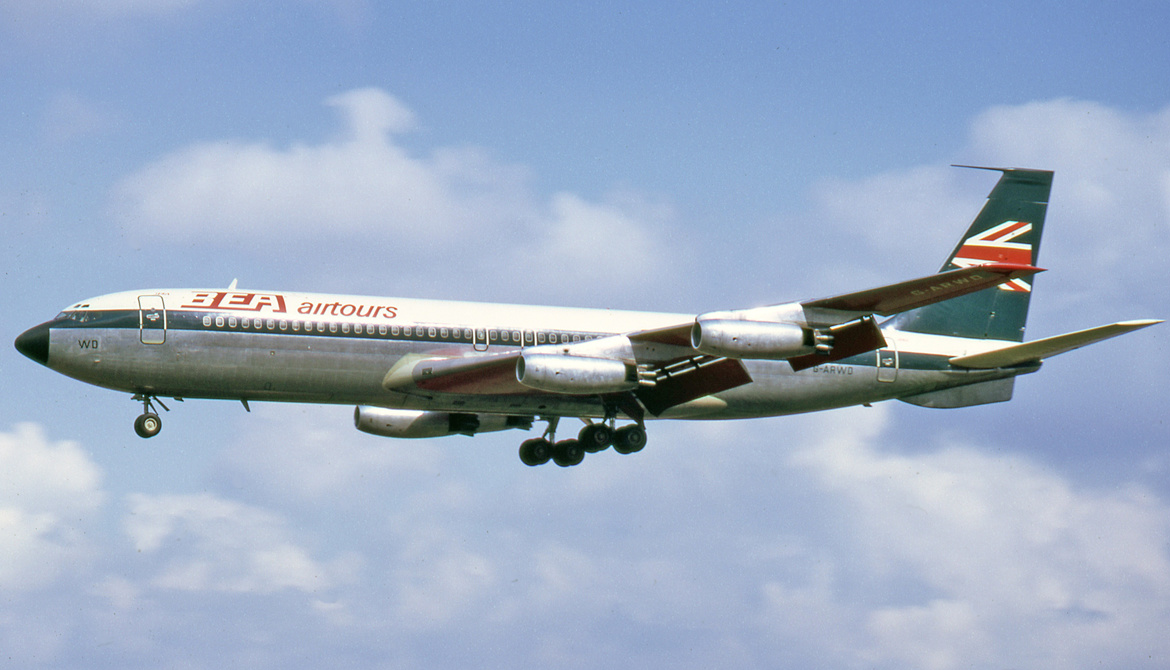

Boeing 707-400 VC-137 Air Force One
История эксплуатации

Крупнейшими заказчиками B-707 были американские Pan American и TWA, благодаря этим авиалайнерам стремительно увеличившие размеры своих авиапарков и сделавшие международные авиаперевозки массовыми и популярными. Вскоре к ним присоединились авиакомпании Западной Европы. Массовое производство В-707 велось в 1960-е годы, когда заказчики получали ежегодно десятки новых машин. Конкуренцию самолёту составлял DC-8, поначалу более успешный за счёт лучшей репутации производителя. После доработок Boeing-707 стал продаваться значительно лучше.

С увеличением объёмов пассажирских перевозок стало очевидно, что Boeing-707 морально устарел. Для своей дальности самолёт обладал слишком малой вместимостью, его двигатели были шумными и неэкономичными. Модернизация лайнера с увеличением вместимости требовала замены планера. В итоге Boeing выпустила на рынок Boeing-747, чем удовлетворила спрос на самолёты большой вместимости для дальних перелётов.

К началу 1970-х число заказов на Boeing-707 резко снизилось. Авиакомпании развитых стран выводили их из парка, активность самолётов данного типа переместилась в страны Азии и Латинской Америки, а затем Африки. В 1978 году серийное производство было прекращено, в 1983 состоялся последний регулярный рейс Boeing-707 в США. Последним крупным оператором пассажирских Boeing-707 был Ливан (до 1998). К началу 2000-х самолёт остался в гражданской эксплуатации (почти исключительно грузовой) в основном в беднейших странах Африки и Латинской Америки. Основной парк ныне летающих Boeing-707 составляют военные модификации.

Множество гражданских пассажирских Boeing 707, отслужив, переделывались в грузовые, военные и исследовательские самолёты, а попавшие на базы хранения служат сейчас источником запчастей и двигателей для всех летающих в настоящее время модификаций 707 и KC-135.

Лётно-технические характеристики
707-120 707-320B
Пассажиры (2 класса): 110 147
Пассажиры (1 класса): 179 202
Длина: 44,07 м 46,61 м
Размах крыла: 39,9 м 44,42 м
Высота киля: 12,93 м
Масса пустого: 55 580 кг 65 400 кг
Максимальная взлетная масса: 116 570 кг 151 320 кг
Силовая установка: Четыре 75,6 кН Pratt & Whitney JT3C-1 турбореактивные. Четыре 80 кН JT3D-3 или четыре 84,4 кН JT3D-7.
Крейсерская скорость: 917 км/ч 890 км/ч
Практическая дальность: 6 820 км 9 200 км
