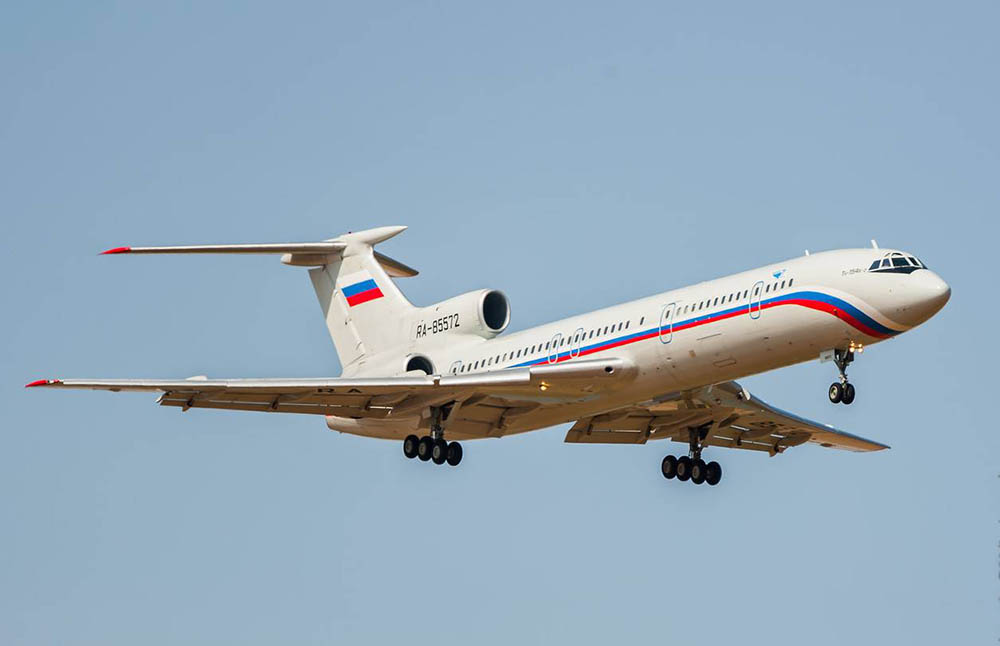

Первый полёт Ту-154 был выполнен 3 октября 1968 года. Самолёт производился серийно с 1970 по 1998 годы на Куйбышевском авиационном заводе, пережив несколько модернизаций. Темп выпуска достигал пяти единиц в месяц (c 1976 по 1981 годы производилось в среднем более 1 самолёта в неделю, в 1980 - максимально 77 самолётов за год).

С 1998 по 2013 годы велось мелкосерийное производство самолётов Ту-154М на самарском заводе «Авиакор». В феврале 2013 года, после выпуска борта № 998, «Авиакор» сообщил об окончании производства самолёта данного типа.

Самый массовый советский реактивный пассажирский самолёт, который до конца 2000-х годов оставался одним из основных самолётов на маршрутах средней дальности страны.

Ту-154 — один из самых быстрых в мире серийных пассажирских лайнеров с крейсерской скоростью более 900 км/ч.

Самый короткий беспосадочный маршрут, на котором эксплуатировался Ту-154 — Ташкент — Наманган (189 километров), а самый протяжённый — Москва — Нерюнгри (Якутия) (5040 километров).

Предварительная разработка советского среднемагистрального самолёта нового поколения, предназначавшегося для замены Ту-104, Ан-10 и Ил-18, началась в ОКБ Туполева в 1963 году под руководством главного конструктора Дмитрия Сергеевича Маркова, заместителя Андрея Николаевича Туполева. Затем главным конструктором стал Сергей Михайлович Егер, а с 1975 года — Александр Сергеевич Шенгардт. В конкурсе также участвовал проект ОКБ Ильюшина Ил-72, который не получил дальнейшего развития. В ОКБ Туполева ставилась задача создать современный пассажирский самолёт, не уступающий по своим параметрам созданному в то время американскому Boeing 727.

Первый опытный экземпляр (СССР-85000) был выпущен в 1966 году. Первый полёт состоялся 3 октября 1968 года (командир экипажа Юрий Владимирович Сухов). В 1969 году лайнер продемонстрировали на международном авиасалоне Ле-Бурже. В 1970 году на Куйбышевском авиационном заводе № 18 (КуАПО (ныне — «Авиакор»)) началось серийное производство самолёта. В мае 1971 года предсерийные самолёты начали использоваться для перевозки почты из Москвы (Внуково) в Тбилиси, Сочи, Симферополь и Минеральные Воды.

Самолётам семейства Ту-154 (в СССР, а затем в России) присваивались регистрационные (бортовые) номера, начинающиеся с 85 (например: СССР-85311 и RA-85185).

На трассы авиакомпании «Аэрофлот» лайнер вышел в начале 1972 года. Первый регулярный рейс с пассажирами на борту по маршруту Москва — Минеральные Воды Ту-154 рег. СССР-85016 совершил 9 февраля 1972 года (командир экипажа Е. И. Багмут). 2 апреля 1972 года лайнер начал эксплуатироваться на международных авиалиниях — первый международный рейс на Ту-154 был выполнен в берлинский аэропорт «Шёнефельд».

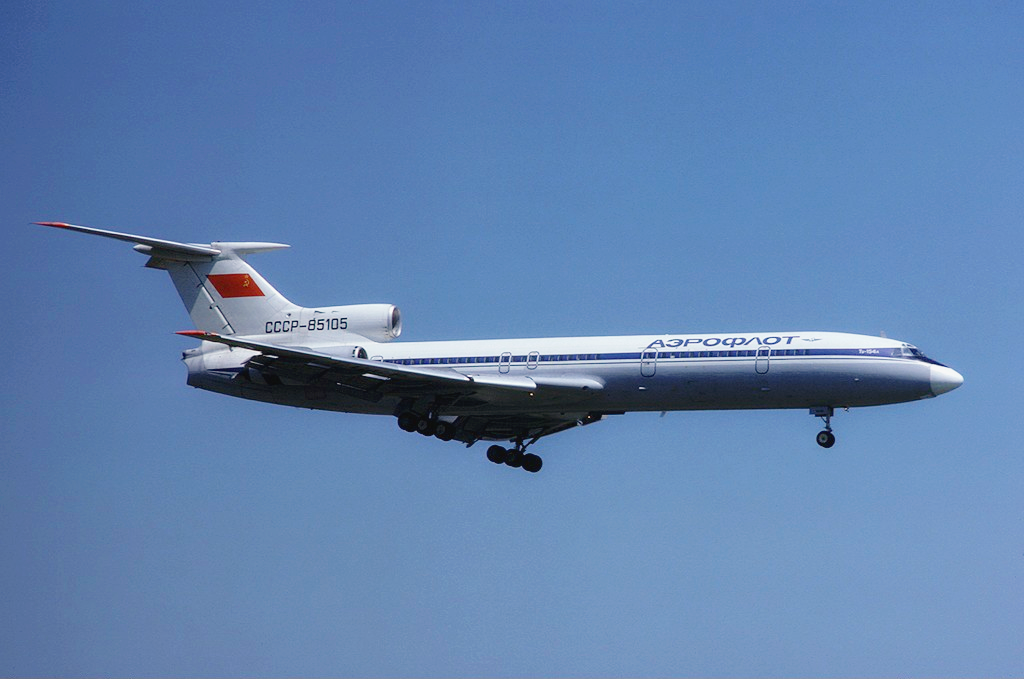

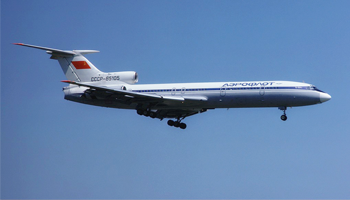

Начальная эксплуатация показала, что самолёт требует дальнейшей модернизации, поэтому уже через два года была готова к производству модификация Ту-154А, которая и стала первой пошедшей в серию — двигатели НК-8-2 заменены на более мощные НК-8-2У.

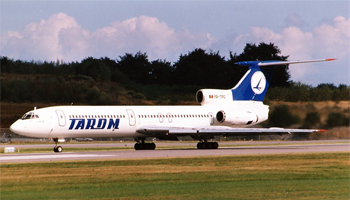

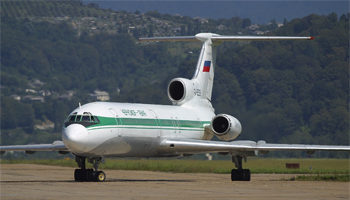

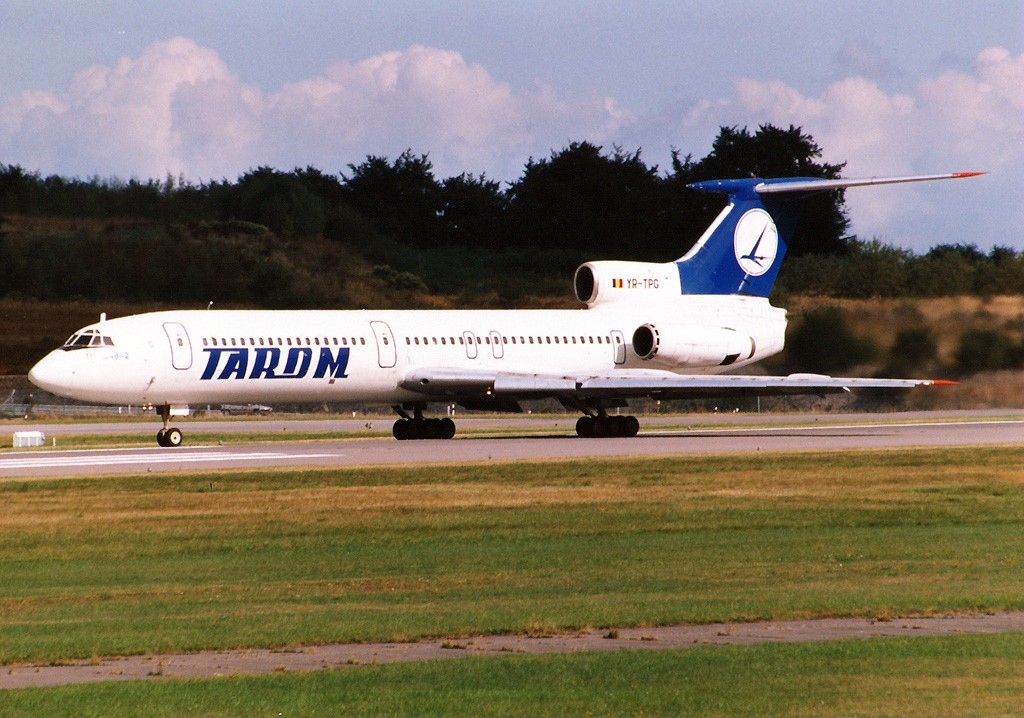

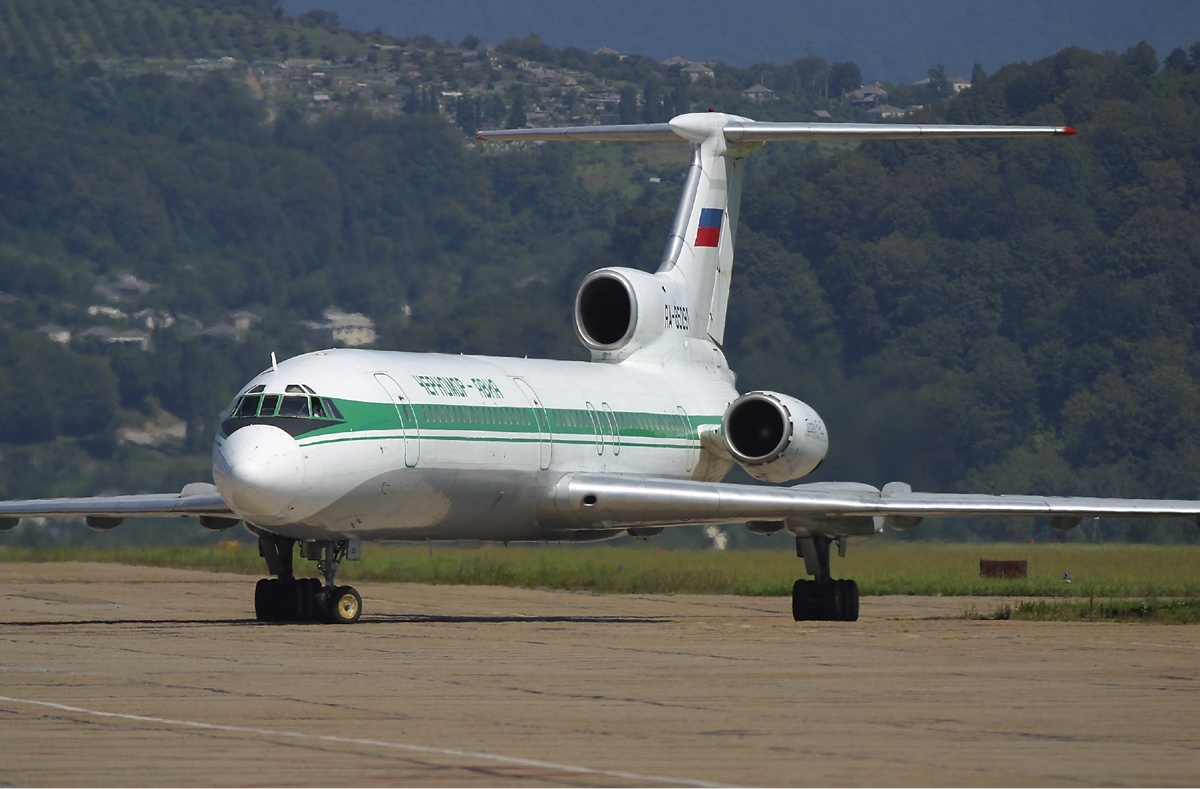

В период с 1975 по 1981 годы самолёт модернизировался, взлётная масса была увеличена с 94 до 98 тонн. Изменения коснулись планера (в том числе крыла), состава оборудования, увеличения пассажировместимости. Новая модификация получила наименование Ту-154Б. Впоследствии под эту конфигурацию доработали все самолёты первых серий.

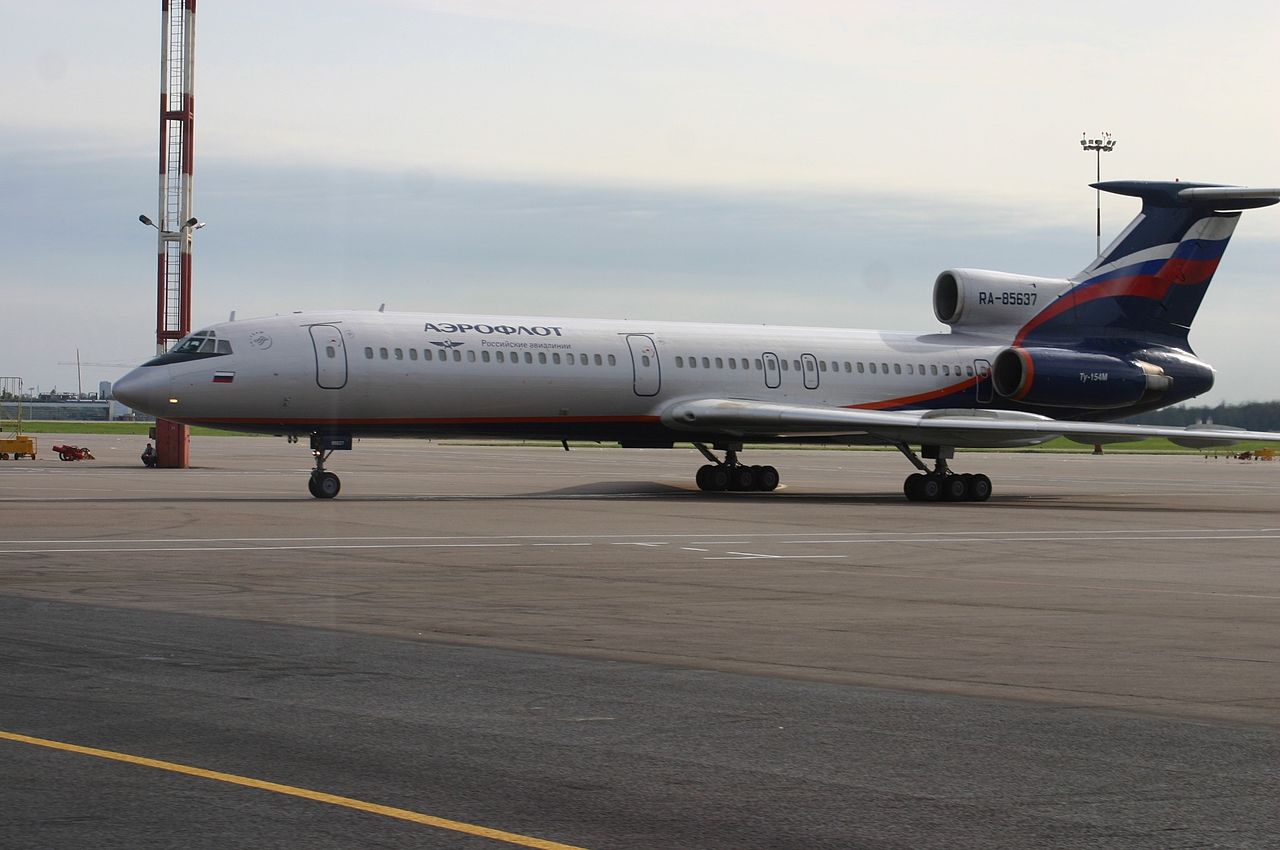

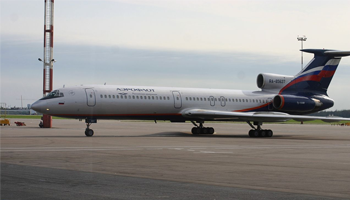

12 октября 1984 года в серийное производство поступила модификация Ту-154М (первоначально Ту-164), созданная под руководством Александра Сергеевича Шенгардта. На этой модификации были установлены более экономичные двигатели конструкции ОКБ Соловьёва. Самолёты этой модификации имеют максимальную взлётную массу от 100 до 104 тонн.

9 самолётов были переделаны в грузовые, проект первоначально именовался как Ту-154Т, затем - Ту-154С (Cargo).

5 самолётов были переоборудованы в летающие лаборатории и существенно доработаны по программе испытаний космического челнока «Буран». Два из пяти Ту-154ЛЛ могли совершать полностью автоматическую посадку.

2 самолёта были переоборудованы в рамках программы «Открытое небо». Самолёты предназначались для всестороннего контроля за военной деятельностью стран НАТО и СНГ. В Германии был переоборудован самолёт Ту-154М, принадлежащий специальному подразделению «Luftwaffe» (через 2 года, в 1997 году, самолёт разбился). В России проект получил наименование Ту-154М-ОН.

На базе Ту-154 создан первый в мире самолёт, двигатели которого работали на сжиженном газе (Ту-155).

Модификации Ту-154 стали самыми массовыми самолётами в СССР в середине 1980-х годов. На этих самолётах выполнялась значительная доля авиаперевозок пассажиров в СССР. Ту-154 летали во многие аэропорты СССР, а также в аэропорты более 80 городов мира. Помимо «Аэрофлота», эксплуатировался в 235-м (правительственном) авиаотряде (11 самолётов), а также в Вооружённых силах СССР.

Ту-154 построен по аэродинамической схеме свободнонесущего низкоплана со стреловидным крылом (35° по линии четверти хорд), Т-образным оперением с переставным стабилизатором и задним расположением трёх двигателей и ВСУ. В конструкции использованы алюминиевые сплавы Д16, В95, АК6, АЛ19, магниевые сплавы МЛ5, МА8, стали 30ХГСА, 30ХГСН2А.

Стояночная высота самолёта по верхней части киля составляет 11,4 метра, длина самолёта 48,0 метров, диаметр фюзеляжа в районе пассажирского салона 3,8 метра.

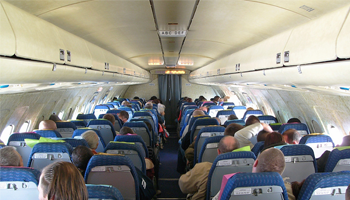

Фюзеляж круглого в плане сечения. Продольный и поперечный силовой набор состоит из 83 шпангоутов, стрингеров, продольных балок ниши передней опоры шасси и работающей обшивки. Конструктивно фюзеляж самолёта состоит из трёх разъёмных частей, которые стыкуются по шп. № 19 и № 66, и внутри горизонтально разделён полом. Верхняя часть служит для размещения экипажа и пассажиров, нижняя подпольная часть предназначена для багажных и технических помещений. На шп. № 3 навешивается радиопрозрачный носовой обтекатель антенны РЛС «Гроза», до шп. № 4 отсек негерметичен. За 4-м шпангоутом начинается гермокабина. Кабина экипажа расположена между шп. № 4 — 5 и перегородкой, установленной между шпангоутами № 10 — 11. За кабиной экипажа по 14 шп. находится передний вестибюль с входной дверью (слева) и туалетом, затем следует первый салон для пассажиров, шп. № 14 — 29. За первым салоном размещается кухня-буфет, шп. 29 — 34 (или 31 — 34), с кухонным оборудованием и служебной дверью на правом борту. За кухней находится второй вестибюль с входной дверью слева (шп. № 34—36), за которым размещён второй пассажирский салон между перегородками на шпангоутах № 36 и № 64. Между шпангоутами № 64 — 67 изначально расположены три задних туалета, впоследствии помещение среднего туалета переоборудовано в служебное помещение.

Под полом гермокабины находятся: ниша передней ноги шасси между шп. 14-19, затем герметичный передний багажный отсек (шп. № 22-40) с погрузочным люком справа-внизу, затем следует негерметичный отсек центроплана шп. 41-49 и средний (на Ту-154М — задний) багажник — шпангоуты № 50—65.

Пять нижних технических отсеков с различным самолётным оборудованием размещаются между шп. № 5 — 14, 19 — 22, 40 — 41, 49 — 50 и 65 — 67. В хвостовой части фюзеляжа имеется техотсек шп. № 68 — 73 с люком по правому борту, затем идёт отсек второго двигателя (шпангоуты с 73 по 83), который закрывается снизу двумя парами больших створок. Сверху на модификациях кроме Ту-154М между шпангоутами № 78 — 82 находится отсек ВСУ, на Ту-154М ВСУ размещена поперечно между шп. 72 — 74. Справа и слева в хвосте фюзеляжа размещаются мотогондолы для внешних двигателей № 1 (слева) и № 3 (справа).

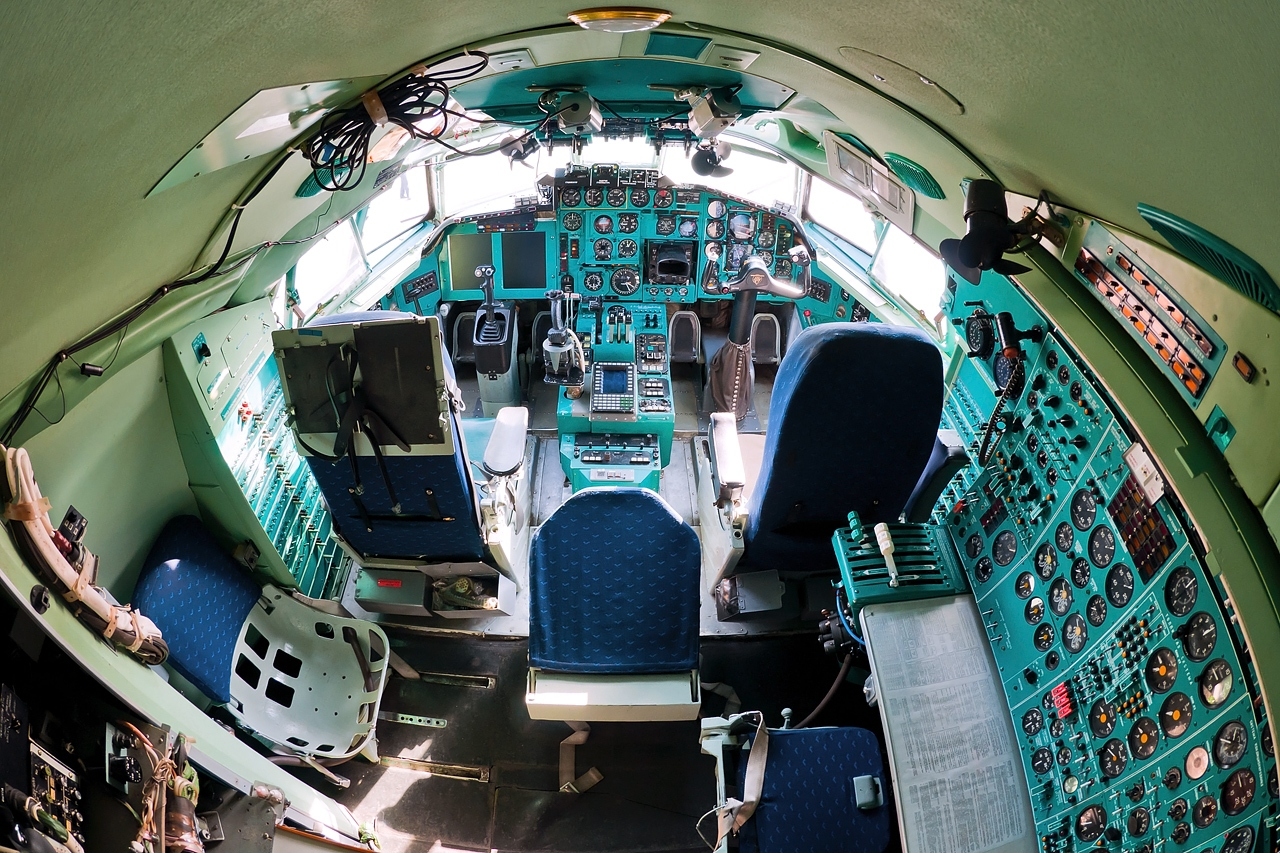

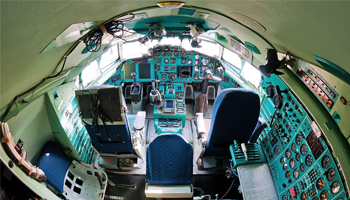

Кабина экипажа служит для размещения рабочих мест экипажа. Первоначально Ту-154 планировался к эксплуатации трёхчленным экипажем, в составе КВС, второго пилота и бортинженера. В дальнейшем, после ряда неприятных инцидентов с потерей ориентировки, пришлось вводить в экипаж штурмана. При необходимости, в кабине может разместиться пятый член экипажа, например — проверяющий. Также на некоторых машинах, в том числе всех ведомственных, по левому борту оборудовано рабочее место бортрадиста.

В кабине размещаются приборные доски, верхний, средний и боковые пульты, а также щитки, панели АЗС. Остекление состоит из каркаса фонаря с тремя лобовыми электрообогреваемыми стёклами, двух боковых и четырёх верхних стёкол, а также двух сдвижных форточек.

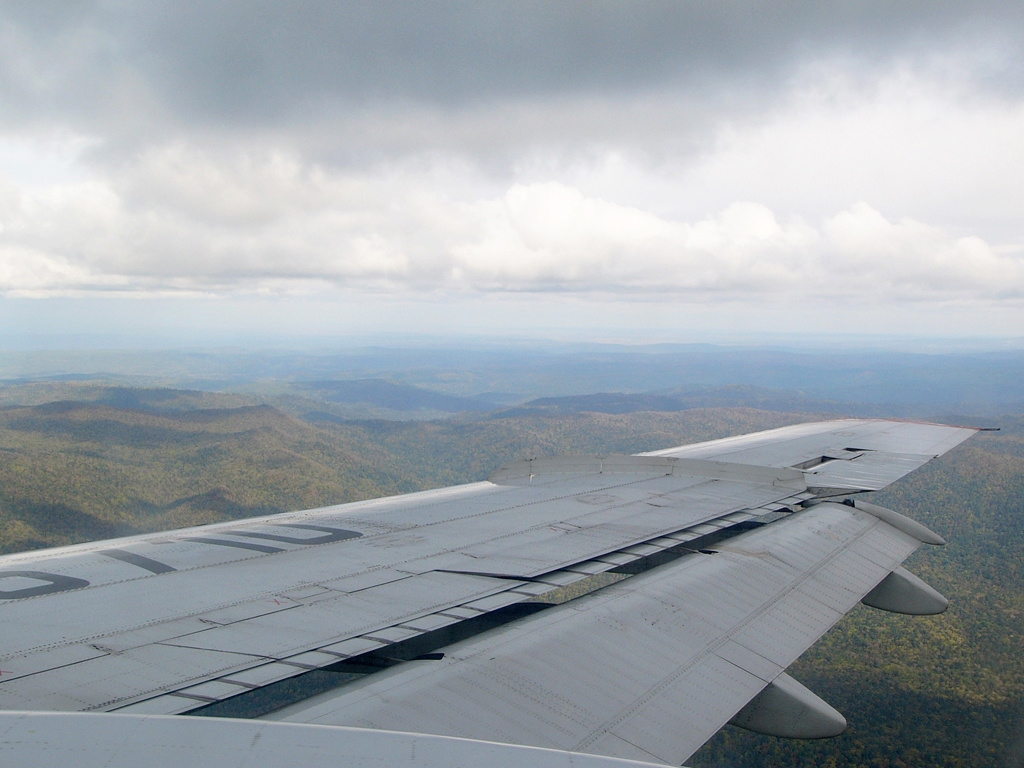

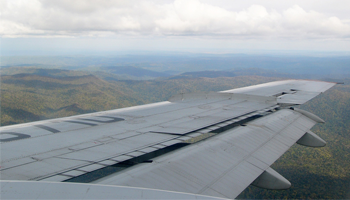

Крыло самолёта переменной стреловидности, трёхлонжеронное, кессонной конструкции, с двойным поперечным V, на центроплане минус 3 градуса, на отъёмных частях крыла — плюс 1,5. Стреловидность составляет по линии 1/4 хорд 35°, по передней кромке 37°37′48″; на участках крыла, примыкающих к фюзеляжу, стреловидность составляет 40° 40′. Размах крыла — 33,75 метра.

Состоит крыло из центроплана и двух отъёмных частей крыла (ОЧК), снабжено предкрылками, трёхщелевыми закрылками (на Ту-154М — двухщелевыми), интерцепторами и элеронами. В центроплане находятся четыре топливных бака — два (расходный бак № 1 и бак № 4) в фюзеляжной части, два (два бака № 2) в крыльевых частях. В каждой из отъёмных частей крыла находится по баку № 3.

Носок крыла оборудован воздушно-тепловым обогревом, предкрылки выпускаются на угол 22°, имеют электрообогрев.

Элероны служат для поперечного управления и отклоняются дифференциально. Привод элеронов от необратимых рулевых приводов (бустеров) РП-55.

Закрылки выдвижные трёхщелевые, на Ту-154М — двухщелевые. На взлёте выпускаются на угол 15 или 28°, на посадке — на 36 (только на Ту-154М) или 45°. Предкрылки трёхсекционные с электроприводом — внешняя, средняя (на ОЧК) и внутренняя (на центроплане) секции.

Иллюзия отрицательного поперечного V происходит из-за большой крутки центроплана, а также из-за того, что передняя кромка крыла установлена заметно выше задней.

Интерцепторы делятся на внешние, средние и внутренние. Находящиеся на центроплане внутренние интерцепторы выпускаются только при обжатой левой опоре шасси, на Ту-154Б — при включении реверса тяги двигателей либо вручную кнопкой на рукоятке средних интерцепторов, на Ту-154М — на скорости выше 160 км/ч при нахождении всех трёх РУД на малом газе. Средние интерцепторы (два слева и два справа) управляются рукояткой на среднем пульте пилотов. Внешние интерцепторы работают в элеронном режиме, то есть несинхронно на правом и левом полукрыльях. При отклонении элерона вверх на угол более 1°30' элерон-интерцептор на той же плоскости начинает синхронно и пропорционально отклоняться вместе с элероном.

Привод интерцепторов — гидравлический. Внутренний интерцептор выпускается гидроцилиндром, средний интерцептор — рулевым приводом РП-59. Каждый элерон-интерцептор управляется тремя рулевыми приводами: одним РП-57 и двумя РП-58.

Хвостовое оперение Т-образное, стреловидное. Включает киль с рулём направления и стабилизатор с рулём высоты. Впереди киля установлен на фюзеляже форкиль. Стреловидность вертикального (48°53′ по передней кромке) и горизонтального (42°27′ по передней кромке) оперения превышает стреловидность крыла для того, чтобы несущие характеристики хвостового оперения с увеличением числа М не ухудшались быстрее, чем характеристики крыла. Для расширения диапазона эксплуатационных центровок стабилизатор переставляется в полёте в диапазоне углов от минус 1°30' до минус 7°. Половины РВ подвешиваются на 8 узлах подвески. Каждая половина управляется одним рулевым приводом РП-56.

РН подвешивается к килю на четырёх узлах подвески и приводится в действие гидравлическим приводом РП-56.

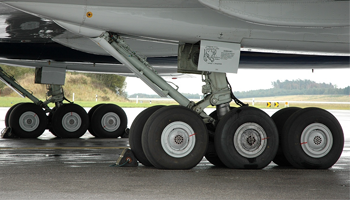

Шасси трёхстоечное, убираемое в полёте. Уборка шасси от первой гидросистемы, выпуск в штатном режиме также от первой, и аварийно — от 2-й или 3-й. Колея шасси составляет 11,5 метра.

Носовая стойка с парой управляемых колёс КН-10, на модификации до Ту-154Б-1 включительно управляется только педалями пилотов, с модификации Ту-154Б-2 в рулёжном режиме управляется рукояткой на левом пульте командира. Полный угол разворота передних колёс (режим руления) 55°, а в режиме взлёт-посадка — 8°30'. Для гашения ударов и обеспечения плавности хода установлен газомаслянный амортизатор, заправляемый ~2800 см3 масла АМГ-10 и заряжаемый техническим азотом с начальным давлением 75±1,0 кгс/см2. Стойка убирается в нишу, которая закрывается двумя парами створок

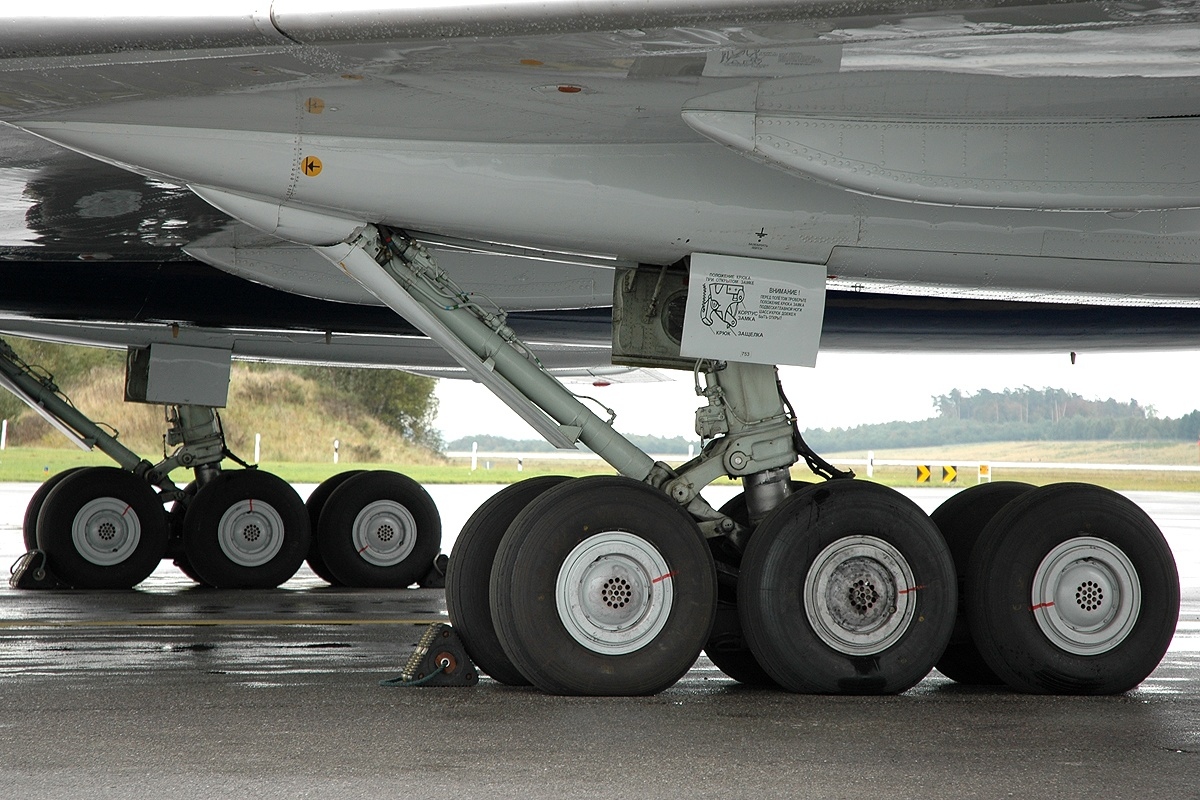

Основные стойки шасси с двухкамерными газомаслянными амортизаторами (на первых сериях самолёта были oднокамерные), 11600 см³ масла АМГ-10. Стойки убираются в полёте в гондолы в крыле, с одновременным опрокидыванием тележки на 90 градусов. На каждой тележке установлено по три пары тормозных колёс типа КТ-141А или КТ-141Д (в этих моделях нет вентиляторов охлаждения) или КТ-141Е (под крышкой на оси установлен вентилятор охлаждения), в зависимости от модификации самолёта. Колёса оборудованы дисковыми тормозами с пакетом металло-керамических дисков и антиюзовым автоматом растормаживания. С модификации Ту-154М, а также некоторых Ту-154Б-2 специального назначения, тормоза получили электрические вентиляторы охлаждения. Люк каждой ниши шасси закрывается щитком и двумя парами створок.

Силовая установка состоит из трёх ТРДД НК-8-2(У) конструкции ОКБ-276 Николая Дмитриевича Кузнецова. На модификации Ту-154М они заменены двигателями Д-30КУ-154-II конструкции ОКБ Соловьёва. Два двигателя размещены в хвостовой части фюзеляжа в мотогондолах, третий — внутри хвостовой части фюзеляжа, с воздухозаборником в форкиле с S-образным каналом. Для доступа к среднему двигателю снизу имеются две пары откидываемых вниз створок. Нумерация двигателей — слева направо (по полёту). Все три двигателя крепятся одинаково на шарнирных подкосах.

Управление режимами работы двигателей и реверсом тяги двигателей сводится к управлению положением рычагов насосов-регуляторов на двигателях, которые обеспечивают автоматическую подачу топлива к форсункам двигателя. Для каждого двигателя имеется отдельная система управления рычагом насоса-регулятора.

Система управления каждого двигателя состоит из рычага управления двигателем (РУД) расположенного на среднем пульте пилотов и рычага управления двигателем, расположенного на пульте бортинженера, которые связаны меж собой механическими тягами. На среднем пульте на ручках «Г1» и «Г3» первого и третьего двигателя имеется рычаг управления реверсом (фюзеляжный двигатель № 2 реверсивного устройства не имеет), а на пульте бортинженера дополнительно установлены три рычага останова двигателей и рычаг тормозного устройства РУД. От кабины до двигателей проводка тросовая, с гермовыводами. В т/о шп. № 68-69 к проводке управления двигателями подключён исполнительный механизм ИМАТ-2-12-4В автомата тяги АТ-6-2 системы автоматического управления АБСУ-154-2.

Топливная система самолёта Ту-154 состоит из топливных баков и следующих систем: питания топливом основных двигателей, питания топливом двигателя вспомогательной силовой установки, перекачки топлива, дренажа топливных баков, заправки топливом, а также системы автоматики расхода и измерения топлива АЦТ6 (заменена на СУИТ4-1Т), расходомера СИРТ-1Т.

Ёмкость топливной системы: бак № 1 — 4125 л, бак № 2 лев. прав. — 11875 л, бак № 3 лев. прав. — 6780 л, бак № 4 — 8250 л. Бак № 1 расходный. Топливо из расходного бака подаётся к двигателям по трубопроводам. Для увеличения высотности в топливной системе установлено четыре насоса подкачки ЭЦН-325, для нормальной работы двигателей достаточно двух насосов. Для работы ВСУ в расходном баке смонтирован подкачивающий насос ЭЦН-319. Топливо в расходный бак перекачивается из остальных баков самолёта десятью перекачивающими топливными насосами ЭЦН-323 по достаточно сложному алгоритму.

Заправка топливом производится через две горловины централизованной заправки в нижней части правого носка центроплана. Возможна заправка через верхние горловины баков в исключительных случаях, заправочные горловины имеются у баков № 2 и № 3. При централизованной заправке на щитке заправки топливом имеется переключатель вариантов заправки — «10т», «15т», «20т», «25т» и «П» (полная заправка).

Система автоматики и измерения топлива измеряет количество топлива в баках, а также позволяет автоматически распределять топливо при заправке (автомат заправки), в полёте (автомат расхода) и выравнивать при неравномерном расходе из правых и левых баков (автомат выравнивания).

Некоторые самолёты оборудованы отдельной системой подачи в топливо противоводокристаллизационной жидкости (жидкость «И»).

Гидравлическая система состоит из трёх параллельно работающих гидросистем — 1-й, 2-й и 3-й. Рабочая жидкость — АМГ-10, давление в линии нагнетания — 210 кгс/см². Количество масла в первой и второй системе по 103 литра, в третьей — 45 литров. Гидробак 1-й и 2-й системы общий, с перегородкой, которая даёт возможность при уменьшении гидравлической жидкости в баке сохранить систему, оставшуюся герметичной, в рабочем состоянии, предотвращая с определённого уровня уход гидрожидкости с одной из сторон перегородки. Источником давления в г/с служат четыре насоса НП-89: на 1 гидросистему работают два насоса — по одному насосу установленному на 1-м и 2-м двигателе; на 2 гидросистему работает один насос, установленный на втором двигателе, на третью гидросистему работает один насос, установленный на 3-м двигателе. Насосы не отключаемые, приводятся во вращение через кинематическую (не отключаемую) связь с шестернёй коробки самолётных агрегатов. То есть могут работать только при вращающемся роторе двигателя. (При уходе жидкости из гидросистемы, насос в полёте отключить невозможно, что часто приводит к разрушению плунжеров насоса и попаданию стружки в трубопроводы гидросистемы). Помимо насосов, установленных на двигателях, для создания давления во второй и третьей гидросистеме в заднем техническом отсеке установлены две электрические насосные станции НС-46, которые включаются вручную тумблёром на пульте бортинженера, в полёте при отказе второго (третьего) двигателя самолёта или при наземных проверках при неработающих двигателях. Давление в первой гидросистеме на земле может быть создано от насосной станции второй гидросистемы путём включения крана кольцевания, расположенного на пульте бортинженера.

Для наземной отработки гидросистем самолёта возможно подключение аэродромной гидроустановки типа УПГ-300.

Первая гидросистема обеспечивает основное и стояночное торможение колёс, аварийное торможение колёс, основную уборку и выпуск шасси, выпуск и уборку внутренних интерцепторов, выпуск и уборку средних интерцепторов, питание гидроусилителей системы управления самолётом, уборку и выпуск закрылков. Вторая гидросистема обеспечивает управление поворотом колёс передней ноги, аварийный выпуск шасси, питание гидроусилителей системы управления самолётом, уборку и выпуск закрылков. Третья гидросистема обеспечивает питание гидроусилителей системы управления самолётом и дублирующий аварийный выпуск шасси.

Первичная система электроснабжения выполнена на переменном токе — три сети (№ 1-3) трёхфазного переменного тока 200 вольт 400 гц. Источниками электричества служат три генератора ГТ40ПЧ6 на двигателях и генератор ГТ40ПЧ6 на ВСУ. Генераторы на двигателях имеют стабилизированные обороты, так как подключены через приводы постоянных оборотов. Мощности двух генераторов достаточно для питания всех самолётных систем. Генератор на ВСУ служит для питания бортсети на земле и в аварийных случаях в полёте. Для электропитания от наземного источника снизу в районе шп. № 70 имеется розетка аэродромного питания. Аэродромное питание подаётся сразу на все три сети. При включении какого-либо самолётного генератора на сеть после запуска двигателя к нему автоматически подключается первая и третья сети, а наземный источник остаётся подключённым ко второй сети. При включении любых двух генераторов наземный источник питания отключается. Одновременная работа наземного источника и самолётных генераторов на одну и ту же сеть исключается.

На борту смонтирована вторичная сеть переменного трёхфазного тока 36 вольт, источниками тока служат два трансформатора ТС-330СО4Б (один рабочий и один резервный). Ещё на самолёте установлен электромашинный преобразователь ПТ-200Ц, который преобразует постоянный ток в трёхфазный переменный. В нормальном режиме он питает резервный авиагоризонт, но при необходимости может включаться в сеть вместо трансформаторов.

На самолёте Ту-154 применяется необычная электросеть 27 вольт переменного тока. Эта сеть запитывает кухонное оборудование — кипятильники и термосы, которым абсолютно всё равно, постоянный ток или переменный. Источником тока в этой сети служит трансформатор ТС-375СО4А.

Часть самолётных потребителей запитаны фазным напряжением (одна фаза и нейтраль — корпус самолёта), что соответствует напряжению 115 вольт. В случае обесточивания сети такие потребители будут получать электроэнергию от однофазного преобразователя МА-100М, подключённого к аккумуляторной шине.

Сети постоянного тока на самолёте питаются от трёх выпрямительных устройств ВУ-3А, причём два рабочие, а третий выпрямитель — резервный. В качестве аварийных источников постоянного тока используются две аккумуляторные батареи 12САМ-28 (или 20НКБН-25).

Особенностью системы управления Ту-154 является применение без обратной связи бустерного управления основными органами управления без использования ручного управления, даже в качестве аварийного. В проводку управления рулями и элеронами последовательно включены электрогидравлические рулевые агрегаты РА-56В-1 автоматической бортовой системы управления АБСУ-154-2.

АБСУ-154-2 предназначена для улучшения характеристик устойчивости и управляемости самолёта при штурвальном пилотировании на всех режимах полёта от взлёта до посадки, для автоматизации управления самолётом на этапах набора высоты, маршрутного полёта и снижения по сигналам навигационно-пилотажного комплекса, а также для обеспечения автоматического и директорного управления самолётом при заходе на посадку. Для повышения надёжности работы система имеет трёхкратное резервирование.

АБСУ-154-2 структурно состоит из системы автоматического управления САУ-154-2, системы траекторного управления СТУ-154-2, автомата тяги АТ-6-2, аппаратуры ухода на второй круг — вычислитель ухода ВУ-1-2.

Управление рулём высоты осуществляется перемещением колонок штурвала пилотами и дополнительное перемещение от рулевого агрегата РА-56В-1 через дифференциальную качалку. Результирующее перемещение передаётся трубчатыми тягами на два двухканальных рулевых привода РП-56, непосредственно управляющих половинами РВ. Для создания дополнительных усилий пилотам в проводку управления включён взлётно-посадочный и полётный загружатели. Для балансировки самолёта по тангажу в продольном канале установлен механизм эффекта триммирования МЭТ-4У.

Система управления рулём направления предназначена для штурвального и автоматического управления самолётом по курсу и обеспечивает отклонение руля направления пилотами и рулевым агрегатом РА-56В-1 с помощью рулевого привода РП-56. В проводку управления включён полётный загружатель и механизм триммирования МП-100М.

Система управления элеронами предназначена для штурвального и автоматического управления самолётом по крену и курсу и обеспечивает отклонение элеронов и элеронов-интерцепторов пилотом и рулевым агрегатом РА-56В-1.Отклонение каждого элерона осуществляется с помощью рулевого привода РП-55. Для создания усилий в канале элеронов установлен неотключаемый пружинный загружатель. Для снятия нагрузки установлен механизм триммерного эффекта МП-100М. Для повышения эффективности элеронов на самолёте применяются отклоняемые только вверх элерон-интерцепторы. Полный угол отклонения элеронов ±20±1°, при этом интерцепторы отклоняются на 45°±2°.

Средние интерцепторы с рулевыми приводами РП-59 применяются в качестве воздушных тормозов в полёте и на посадке и отклоняются при перемещении рукоятки в кабине экипажа.

Внутренние интерцепторы применяются в качестве дополнительных тормозов при посадке. Они выпускаются сразу на полный угол при переводе внешних двигателей в реверс, а так же вручную от рукоятки выпуска внутренних интерцепторов, которая находится сверху на рукоятке выпуска средних интерцепторов.

Переставной стабилизатор позволяет эксплуатировать самолёт с более передней центровкой на взлёте и посадке при сохранении требуемых запасов углов отклонения руля высоты и без увеличения усилий на штурвале. Автоматически меняет угол, в зависимости от угла выпуска закрылков, с целью компенсации пикирующего момента при выпуске закрылков. В эксплуатации обычно используют два положения — полётное —1°30', и взлётно-посадочное— 7°. Привод стабилизатора выполнен электромеханизмом МУС-ЗПТВ. Механизм имеет в конструкции два реверсивных электродвигателя, работающих на суммирующую дифференциальную передачу. Управление стабилизатором осуществляется переключателем в кабине, на более новых самолётах возможно автоматическое управление, которое привязано к управлению закрылками.

Система управления закрылками СПЗ-1А. Привод закрылков осуществляется двухканальным гидромотором РП-60-1, который передаёт вращательное движение на трансмиссию. Система управления предкрылками синхронизирована с приводом закрылков. В автоматическом режиме предкрылки начинают выпускаться одновременно с началом движения закрылков, а убираются только после полной уборки закрылков. Привод предкрылков — электрический, двухканальным электромеханизмом ЭПВ-8П на каждой плоскости.

Радионавигационное оборудование: метеонавигационный радиолокатор «Гроза М-154», радиотехническая система ближней навигации РСБН-2СА с антенно-фидерной системой (АФС) «Пион-НП-154», самолётный дальномер СД-75, радиовысотомер малых высот РВ-5М, доплеровский измеритель скорости и угла сноса ДИСС-3П (ДИСС-013), навигационно-посадочная система «Курс-МП-2» (МП-70), радиолокационный ответчик СРО-2 «Латунь» («изделие 020»), ответчик СОМ-64, СО-70 (СО-72М), аппаратура госопознавания «Пароль» («изделие 6202»).

Связное оборудование: две УКВ станции «Баклан-20» («Ландыш-20») , КВ радиостанция «Микрон», аварийные КВ станции Р-855УМ, самолётное переговорное устройство СПУ-7, самолётное громкоговорящее устройство СГУ-15 (СГС-25), магнитофон «Арфа-М».

Устройства регистрации: магнитофон записи переговоров экипажа «Марс-БМ» или МС-61Б, регистраторы полётной информации К3-63 и МСРП-12-96 (или МСРП-64).

Система воздушных сигналов СВС-ПН-15-4, автомат углов атаки и перегрузки АУАСП-12КР, точная курсовая система ТКС-П2, навигационно-вычислительное устройство НВУ-БЗ.

Резервный авиагоризонт АГР-144. Система полного и статического давлений — три линии с приёмниками полного давления ППД-1В и по четыре приёмника статического давления на левом и правом бортах, и один резервный в нише передней ноги шасси. Автономные барометрические приборы — три пилотажных вариометра ВАР-ЗОМ, вариометр ВАР-75М, два высотомера ВМ-15, высотомер УВИД-15Ф, три указателя скорости КУС-730/1100К, сигнализатор числа «М» МС-1, реле давления ИКДРДФ 0,25-0,175-3 и ИКДРДФ 0,16-0,145-3, сигнализатор высоты СВУ-12-1А, а также барометрические приборы системы кондиционирования воздуха в кабине: вариометр ВАР-ЗОМ, указатель высоты и перепада давлений УВПД-5-0,8, высотный сигнализатор ВС-46, сигнализатор давления СДУ-ЗА-0,7.
